SimaPlot4

準備

起動
simaplotの起動には以下のパターンがあります
１．電子国土を表示し、必要なら手書きやラインでデータを上乗せして、印刷などをする場合
２．平面直角座標のsimaデータを呼び出して、作業を進める場合
３．登録済みのsimaplotのデータを呼び出し作業を進める場合
４．STNFLD.XLSから立ち上げる場合
５．地籍フォーマット２０００のデータを呼び出して、作業を進める場合

１、の場合は起動後表示される「SP4 SIMA呼び出し」で「キャンセル」をクリックしてください。
その後表示される

このメッセージで、「はい」をクリックすると、広域の地図が表示されます。
このまま閲覧や、上乗せ作業を進めてもいいですが、平面直角座標を参考にする場合は、条件フォームの「座標系」をその位置の系に変更してください。


２、の場合　

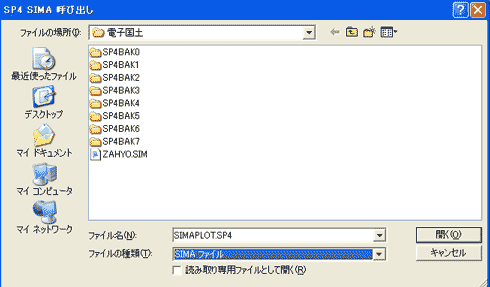

起動直後の「SP4 SIMA呼び出し」フォームで「ファイルの種類」を「SIMAファイル」に変更し、目的のSIMAファイルを呼び出してください。
その後で、条件フォームの「座標系」をその位置の系に変更してください。

３、の場合　
SP4の現場は、フォルダー単位で管理しています。
フォルダー内に、「SIMAPLOT.SP4」のサインファイルがあれば、SIMAPLOTの現場フォルダーと判断します。
目的のフォルダーを選択して、「SIMAPLOT.SP4」のサインファイルを開いてください。

４、の場合

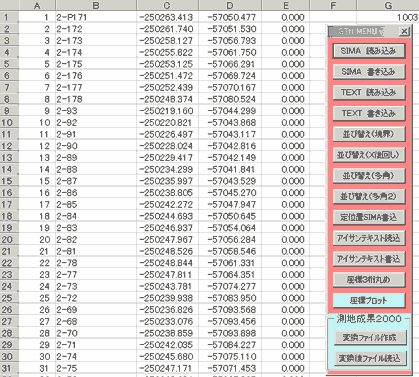

STNFLD.XLS の、XYSHEETにデータを呼び出してください。
STNFLD.XLSでは、座標と画地データを扱うことができます。

「座標プロット」コマンドをクリックすると、メッセージが表示されます。

すでに起動しているsimaplotにデータを追加する場合は、「はい」を、新規にSIMAPLOTを起動する場合は、「いいえ」をクリックしてください。
追加の場合は、起動しているSIMAPLOTを選択し、「再表示」をクリックすると、追加データが表示されます。

５、の場合

起動直後のテータ呼び出しで、フォーマット２０００の .HEDファイルを指定してください。
画地属性は、地目と所有者のみを取り込みます。
図郭線はラインに登録し、図書名は左上位置にポイントとして登録します。

拡大、縮小、移動

「対角」をクリックすると、対角線ドラッグで指定された範囲を拡大表示します。
条件フォームの「対角ドラッグ拡大をする」をオンにしている場合は、「対角」をヒットしなくてもドラッグで拡大できます。
ただし、ポイント、ラインなどのデータ入力でのマウス操作がかぶるので、ビューワーモード以外は、オフにすることをおすすめします。
拡大縮小は、マウスのホイールでも可能です。
「再表示」は、逆計算時の機械点バック点リセット、STNAPA STNFLDの追加データ呼び出しの時にも使用します。
「記憶」で、表示位置を記憶しておくと、画面を移動しても、「復帰」で表示位置を戻せます。


SIMAデータの表示設定

「画地座標OFF」は、画地に使用されている座標の番号名称を非表示にして、多角点などをみつけやすくします。
「表示対象番号」は、管理番号で属性を管理している場合、たとえば１００００番までが境界点、２００００番以上が多角点、３００００番以上が基準点、と決めていた場合
境界点だけを表示したいとき、ここに　１　から　１００００の　数字を入力します。
SIMAとポイントデータについて
（SIMAデータとポイントデータは区別しています。SIMAデータは、最初に呼び出す、すでに決まっている座標、画地データで通常変更はしません。
ポイントデータは、画面上で入力したプロットデータで、位置と属性の入力が可能です。）


GPSでの現在位置表示

NMEAXYでGPSデータを連続して受信している場合、測位位置にGPSマークを表示させます。
「軌跡」は、「G線色」の色で軌跡ラインを引きます。
「追従」は、GPS測位位置が常に画面の中央付近に来るように自動調整します。

背景表示

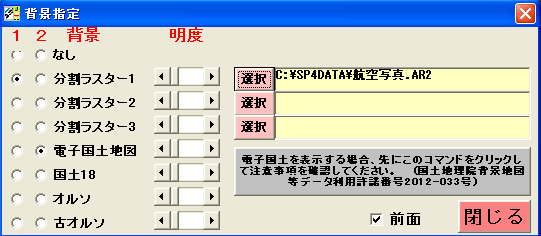

「背景」ボタンをクリックすると

背景指定フォームが表示されます。
分割ラスターは、最大３種類を指定できます。分割ラスターは、あらかじめラスターカットでラスターデータを分割するか、既存のオルソを
sp4で使えるように、sp4tool.xlsで指定する必要があります。
電子国土は、地図と、オルソ、古オルソ（1974-1978）が指定できます。
「国土１８」は、最高拡大時に、地形図ではなく、街区地図を表示する場合に選択します。
２種類の背景を透過合成して表示する場合は、左側のチェックボタンを２つ指定してください。

印刷

A3かA4で出力します。ただし電子国土を表示している場合は、A4サイズ固定です。


出力直前に印刷する縮尺を聞いてきます。画面表示エリアを出力するときは、あらかじめ表示されている数字を変更する必要はありません。
縮尺を決めて出力するときは、その分母を入力してください。
画面の中心を基準にして、指定の縮尺で印刷をします。

データ検索

SIMA座標、ポイントを検索する場合は「P」、テキスト文字を検索する場合は「T」を選んで、テキストボックスに文字を入れてください。
SIMA座標名称が数字のみの場合は、先頭にスペースを入れて検索してください。
該当する座標、ポイント、テキストがあれば、画面をその場所に移します。
「XY指定」は、入力した座標値へ画面を移動します。
「最終」は、ポイントの名称を、数パターンの最終番号を表示します。

地番検索

SIMA画地名称を検索し、該当画地があればそこへ画面移動します。

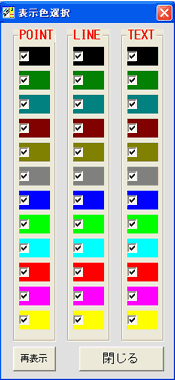

色による非表示設定


コマンドをクリックしてください。


ポイント、ライン、テキストについて、チェックボタンで調整します。

データ種類による非表示設定

「Ｌ」はライン　　「Ｔ」はテキスト　「手」は手書き　「Ｐ」はポイント　「名」はポイントの名称およびSIMAデータの番号名称　「済」はポイントの
第２名称に「済」が入力されている、　それらの種類・条件で表示非表示を選択します。


属性入力

編集・入力したいデータのコマンドをクリックして、専用フォームを表示させてください。

ポイント

ポイント入力

「ピック」は、ポイントを落とした付近にライン端点があれば、その位置にポイントを移動させます。
「Ｇ」は、GPS測位中の場合、その位置近くにポイントを落すと、測位位置にポイントを移動させます。

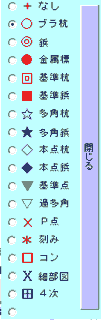

ポイントの種類は、「名１」上にあるコマンド（図では○白プラ）に表示されているものが適用されます。
変更する場合は、このコマンドをクリックしてください。

コマンドヒット後に現れる、このフォームからポイントを選択してください。
（マークの種類、色、名称は、SP4TOOL.XLSで変更が可能です）


「候補」は、それまでに入力されたポイント名称から、予想される連続名称をリストアップします。

ポイント属性変更
属性ボタンをクリックします。

入力済みポイントのマーク、名称を変更する場合は、対象のポイントをスクリーンで選択後、内容を訂正して「確定」をクリックしてください。
「観測」は、STNFLD.XLSとリンクして境界観測をする場合に使用します。
「記録」は、トプコンＴＳの記録機能で境界観測をする場合に選択します。
観測が終わると、「名２」に「済」の文字が入力されます。


ライン

「追加」は、指定した色で連続して線を引きます。縁を切るときは、ライン入力でダブルクリックするか、モードの変更をして下さい。
ピックにチェックが入っていて、近くにポイントか、sima座標点、ライン端点があれば、そこに移動します。
黒は、ライン巾を条件で選択できます。
ライン入力モードで、マウスを移動するとマウスカーソル右に２種類の距離が表示されます。
左側が直前の位置からの距離で、右側は始点からの累加距離です。

「色変」は、ラインを選択されている色に変更します。
赤、青、緑は、選別して非表示にできますので、境界線、多角路線、などのよく使う属性に使用して下さい
「削除」は、クリックで１ライン、ドラッグで範囲内のラインを削除します。

テキスト



「追加」は、「字」「色」の色で指定文字をスクリーン上に落とします。
省略文字以外は、「他」を選び、文字を入力して下さい。

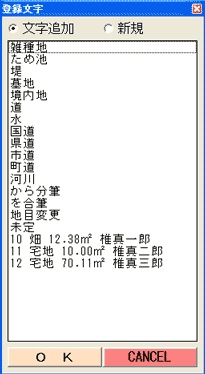

「リスト」は、あらかじめ登録しておいた文字から選択入力します。


リストと、省略入力文字は、sp4tool.xlsでカスタマイズすることができます。
「削除」は、クリックで１テキスト、ドラッグで範囲内のテキストを削除します。


手書き

「追加」は、指定の色で手書きラインをスクリーン上に落とします。
「削除」は、クリックで１手書き要素、ドラッグで範囲内の手書き要素を削除します。

条件
条件のpdfを表示

SP4TOOL.XLSのページへ

SIMAPLOT4の現場作成、現場合成、データ圧縮、条件作成、などを行うTOOLです。

	現場作成SHEET 現場は、左下、右上の座標入力、RASTERCUTデータ参照、既存のSIMADATAのいずれかから作成します。 座標入力の場合は、現場を囲む大まかな座標でかまいません。 RASTERCUTは、このページを参考にして下さい。 SIMAファイルは、画地があると、その線も表示されます。 現場のフォルダは、エクスプローラーなどから新規フォルダの作成で、現場のわかる名称で作成し、「現場作成」コマンドでそのフォルダを指定して下さい。 完了すると、指定フォルダに SIMAPLOT.SP4 ZAHYO.SIM の２つのファイルが作成されます。

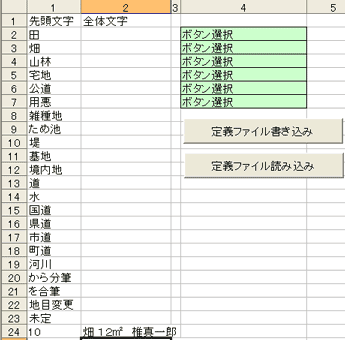

	テキスト定義SHEET ２行から６行までは、SP4のテキスト属性入力ウィンドウのボタン選択データです。 ７番以降は、リストボックスから選択する文字列です。 入力後は、現場フォルダに「TEXT.JKN」名で保存して下さい。

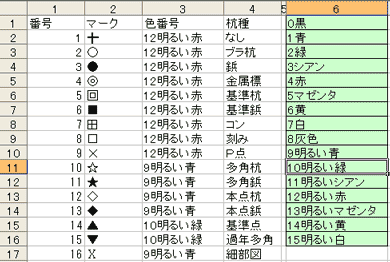

	ポイント定義シート マークは１６個まで登録出来ます。全角の記号や文字を指定して下さい。 色は、リストから選択して下さい。赤、青、緑は、個別に表示非表示ができるので、多角は青、境界は赤など、属性でいずれかの色に決めて色を指定すると便利です。 入力後は、現場フォルダに「POINT.JKN」名で保存して下さい。
合成SHEET	複数班で現場作業した場合に、そのデータの整合を確認し合成する場合に使用します。合成後は、親フォルダーのできたGOUSEIフォルダ内のPOINTDAT LINE.DAT TEGAKI.DAT TEXT.DATを元のフォルダーに戻します。
圧縮SHEET	表示が重くなった場合に圧縮をして下さい。 合成がある場合は、必ず合成後のデータを圧縮をして下さい。
SIMA作成SHEET	ポイントとラインのデータから、解放画地SIMAを作成します
SIMASP4	既存の画地入りSIMAデータから、SP4のポイントとラインデータを作成します。

GPSにより、現在位置をリアルタイムで表示するには、NMEAXY.EXEを起動し、NMEAXYが正常に位置情報を受信していることを確認して使用して下さい。 NMEAXY.EXEは、このページを参考にして下さい。

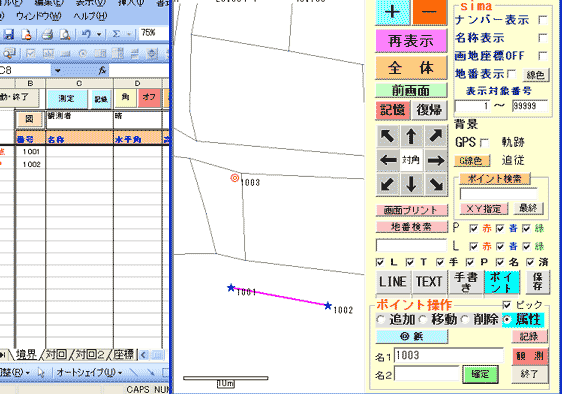

ＳＴＮＦＬＤ．ＸＬＳとのリンク

SIMAPLOT4のポイントをヒットし、TSにより角度と距離を測定する場合、同時にSTNFLD.XLSを立ち上げておいて下さい。またSTNFLDは、測定可能な状態でなければなりません。「観測」ボタンをヒットするとＳＴＮＦＬＤに境界名称を送り、距離測定を開始を指示します。 「記録」ボタンは、トプコンのTSで記録として先に境界を測定するパターンのデータを取り込みます。 STNFLDが測定を終えると、観測データをシートに保存し、SIMAPLOTの第２名称に「済」の文字を送り、作業の主導権をSIMAPLOTに戻します。 SIMAPLOTのスクリーンには、測定した点名のあとに「済」の文字を付け加えます。 測定済み境界をチェックのために観測すると、ＳＴＮＦＬＤの名称にＸが付け加えられます。
