背景に地理院地図を表示させてください。
「断面確認」コマンドボタンをクリックして条件を確認します。
「気差球差を考慮する」は、２点間が１０キロを超えるような時にチェックを入れてください。
実際に見える標高に補正して断面図を描きます。

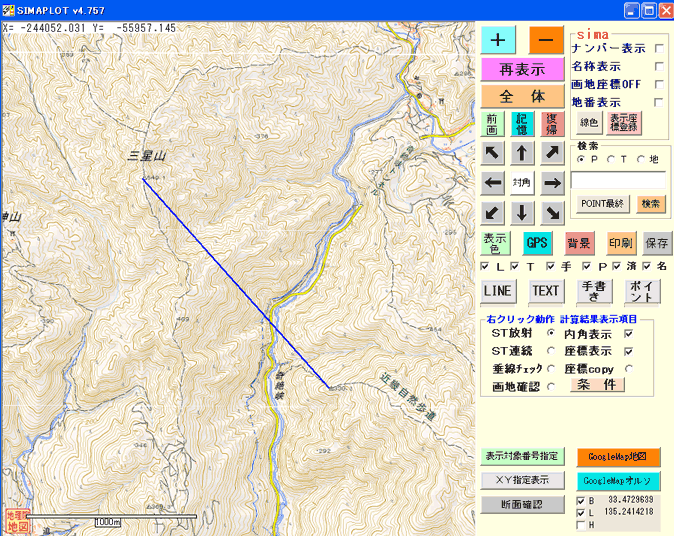

｢OK｣をクリック後、図上の始点と終点を指定してください。
終点でダブルクリックするか、右下の「終了」コマンドをクリックすると、標高を地理院WEBから取得し始めます。

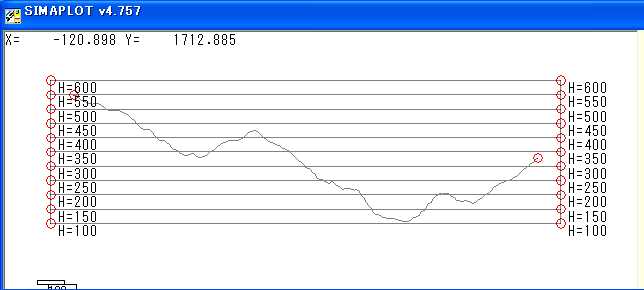

OKをクリックすると別にSIMAPLOTが起動し、断面図が表示されます。

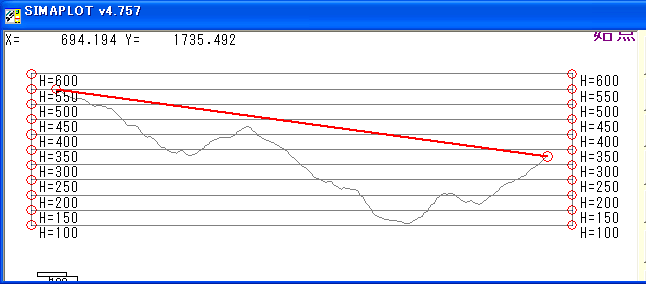

中間あたりの尾根が視通障害にならないか確認するには、始点終点間にラインを引きます。
引いたラインより３０メートルほど下に尾根があるので、この尾根超しに三角点が見えることが確認できます。
左上にマウスカーソル位置のXYの値が表示されます。
Yの値は、始点からの水平距離です。
Xは、縦倍率が１の場合標高が表示されます。
縦倍率を変更するときは、断面確認コマンドをクリックして倍率を入力してください。
比高を強調した断面図が描けます
