背景に地理院地図を表示させてください。
「断面確認」コマンドボタンをクリックして条件を確認します。
｢OK｣をクリック後、ルートを図上で入力してください。
終点でダブルクリックするか、右下の「終了」コマンドをクリックすると、標高を地理院WEBから取得し始めます。

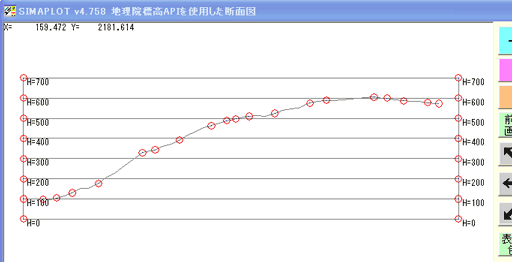

OKをクリックすると別にSIMAPLOTが起動し、断面図が表示されます。
左上にマウスカーソル位置のXYの値が表示されます。
Yの値は、始点からの水平距離です。
Xは、縦倍率が１の場合標高が表示されます。
縦倍率を変更するときは、断面確認コマンドをクリックして倍率を入力してください。
比高を強調した断面図が描けます
