SimaPlot4では、サイズの大きい地図や航空写真を高速表示するため、あらかじめラスターを分割して
保存する必要があります。
分割には、RasterCutを使って下さい。

RasterCut のインストール

まず、RasteCut.EXEをダウンロードをして、デスクトップなどのわかりやすいフォルダに保存して下さい。

RasteCut.EXEのダウンロード

さらに、明熊工房さんの　TransG32.DLLを
http://www.akikuma.net/download.html
ここから、ダウンロードして、２０００、XPなら　C:\WINNT\system32\　に保存して下さい。

以上でインストールは完了です。

ラスターの準備
ファイル形式　　　　　８ビットカラー以上のビットマップで１枚物
ファイルサイズ　　　　２４ビットカラーの場合１５０メガ以下（パソコンによって増減があります）
回転　　　　　　　　　０度（図面上方向が北）　　　　
縮尺　　　　　　　　　任意
既知座標　　　　　　　右上と左下の平面直角座標値（経緯度は不可です）

以上がラスターの条件です。

たとえば、GISソフトをお持ちの場合は、以下のような方法で作成出来ます
１．ＧＩＳソフトでラスター等を配置後、作業範囲の右上と左下にマークをプロットし、その座標値を控える
２．プロットマークを含む範囲を、ＰＤＦやドキュワークスで、Ａ０などの大きめの用紙設定にして出力する
３．作成した印刷イメージから、ラスターファイルを作成する
４．ラスターファイルをフォトショップなどの画像処理ソフトで開く
５．プロットしたマークの左下と右上で正確に切り抜く
６．輝度やサイズを調整し、新しいフォルダーを作成し、そこにビットマップで保存

また、四隅の座標値は不明だが、図中に三角点などの座標値がわかる位置が２カ所ある場合は、SIMAPLOTの
背景指定ウィンドで、自動的に四隅の座標値を取得し、ラスターカットへ連動させることができます。

SP4用分割ラスター作成

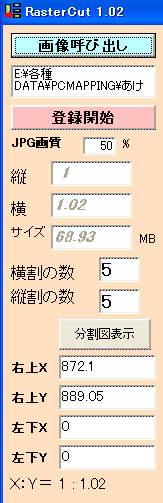

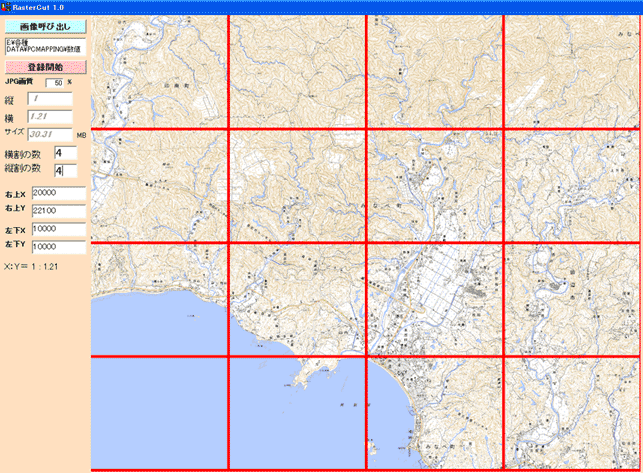

まず「画像呼び出し」コマンドをヒットし、ラスターを表示させます。 分割後のファイルはＪＰＧで保存します。その圧縮率を指定して下さい。 通常は５０％です 呼び出したビットマップファイルの縦横比を表示しています。 ファイルのサイズです。 分割数で、通常は自動計算した数値を変更する必要はありません。 分割後は、正方形に近い形で、枚数は１枚のサイズ（ファイルサイズ／ 縦割／横割）が３メガ程度になるような数を入力して下さい。 変更後は分割図表示をヒットします。 左下と右上の平面直角座標を入力して下さい。 SIMAPLOTの背景指定ウィンドで連動した場合は、自動的に座標値が入ります。 単にビットマップを分割するときは、ディフォルトの数値ままでいいです。 比率を縦横比と比較して下さい。 大きく違う場合は座標値が間違っている可能性があります。

登録開始をヒットすると、呼び出したビットマップファイルと同じディレクトリーに、分割したファイルを1か ら分割数の数までのファイル名を付けてJPGで保存します。 元ファイルがTEST.BMP なら、左上から右下へ横向きに TEST_1.JPG TEST_2.JPG 　　　・ 　　　・ TEST_*.JPG のファイル名をつけます。 TEST_0.JPGは、全体の縮小図形です。SP4で広範囲を表示するときに使います。 さらに、各図面の左下と右上の平面直角座標値を記録した、TEST.AR2という名のファイルを作成します。 SimaPlot4で背景を表示するには、TEST_0.JPGからTEST_*.JPGと、TEST.AR2を同じフォルダーに置き、 「分割ラスター指定」で、TEST.AR2を指定して下さい。 RasteCut.EXEのダウンロード VB6.0を使っているため、環境によってはドリルが必要です。 またＪＰＧで保存するため、明熊工房さんの　TransG32.DLLを使用しています。 どうもありがとうございました。 要望や質問があれば、メールでお知らせ願います。
