ポケコンを使った電子野帳
ＧＴＳＴＥＲＭ

価格

**ＧＴＳＴＥＲＭとＷＩＮＰＣＰＲＧをひとつのポケコンで切り替えて使えます。**
今までのよくある質問をＱ＆Ａにまとめました。
フリーソフトの　PCOMTOOL.XLS　ＳＴＮＡＰＡ．ＸＬＳで、３次元放射トラバース計算が可能です。
放射トラバー計算は専用ソフトが無くても可能です
疑似ポール横断が出来るようになりました。
**ＳＴＮＡＰＡ．ＸＬＳが対回観測に対応しました。**
マニュアル　ＰＤＦ版

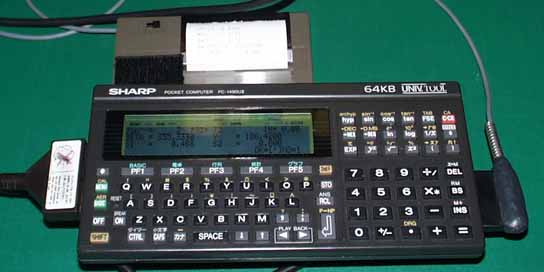

	シャープの汎用ポケコン、ＰＣ－Ｅ５００、Ｅ５５０、Ｅ６５０、Ｕ６０００などを使い、トプコントータルステイションＧＴＳ３シリーズ以上の機種、ソキアＳＥＴ－４以上の機種と接続可能な電子野帳です。０．５対回，１対回，２対回観測ができ、ＡＰＡのフォーマットでニコントリンブル、トレンド、アイサンなどに転送します。また、ＰＣＯＮＴＯＯＬ．ｘｌｓとＳＴＮＡＰＡ．ｘｌｓを使い、座標計算まですることが可能です。印刷出力サンプルＧＴＳＴＥＲＭに自動バックアップ機能を追加しました。ポケコン本体のデータが消えてしまっても、ラムカードにデータが残っているので万一の時復旧できます。
目　次 1．必要なシステム２．できること３．ソフトの使い方　　Ａ．仕様　　Ｂ．メニュー画面　　Ｃ．条件設定　　Ｄ．入力．訂正　　Ｅ．ホストへの転送４．ＴＳの設定５．注意事項６．使用承諾について
１．必要なシステムポケコン使用可能なポケコンは、ＳＨＡＲＰ　ＰＣーＥ５００シリーズ（ＰＣ－Ｅ５００、Ｅ５５０、Ｅ６５０、Ｕ６０００、１４９０Ｕ、１４９０Ｕ２）です。プログラムをインストールした１２８キロラムカードをポケコンに装着し、データもカードに保存します。（ＧＴＳＴＥＲＭでは本体メモリーを使いませんので、ＷＩＮＰＣＰＲＧなどの全く別のソフトを本体にインストールし、切り替えて両方のソフトを使うことが出来ます。）トータルステイショントプコンＧＴＳ３以上の機種　ソキアＳＥＴ４以上の機種ホストシステムニコントリンブル　ＣＡＤＩＯＳ（基本セットにＡＰＡ通信ソフトあり）、トレンド（電子野帳オプションが必要）、アイサン（電子野帳オプション要）、サンイン、NEC９８用の独自開発ソフト、（計算後ｓｉｍａテキストで他のシステムに座標を転送します）、他ＡＰＡフォーマットをサポートするもの。電子野帳オプションがない場合でも、放射トラバーならフリーソフトのＳＴＮＡＰＡ．ｘｌｓにデータを取り込むことで座標計算が可能です。また、座標ｓｉｍａのみですが、ＷＩＮＰＣＰＲＧを利用しパソコンに座標を転送できます。ポケコン用プリンタ（必須ではありません）測量データの確認やコメントの記入、万一データが壊れたときの対策に、ボケコンプリンタを利用できます。プリンタはＳＨＡＲＰ　ＣＥ－１２６Ｐを使います。
２．できること０．５対回（単角）１パート１２０点まで、１対回、２対回はそれぞれ最大４方向の観測ができます。登録できるパート（１つの器械点での観測）と総観測点数は、２００パート、２０００点です。
３．ソフトの使い方Ａ．仕様測点は他の電子野帳とちがい、１から３２０００番までの測点番号で管理し、測点名称、水平角、高度角、斜距離、器械高、目標高のデータを記録できます。測点番号で管理すれば、ホストにも同じ番号で座標が登録でき（ＪＥＣ、ＮＥＣ９８、ＳＴＮＡＰＡ）、座標管理が容易になります。また、観測データの訂正も容易になります。名称は１２文字まで入力できます。入力値の訂正などでプログラムを途中で中断するときは、[BREAK][ENTER]を押します。そのあと[PF1]を押して、メニュー画面に戻ってください。計測値などの入力で、右側に表示があれば、既に入力されている値で、ここで空打ちすると、その値が保存されます。入力しても受け付けられない場合は、入力文字に誤りがあることが考えられますので、見直して再入力してください。角度の表示は、１２３．５６０８の場合、１２３度５６分０８秒の意味です。入力も同じです。測点名の最初にスペースを入れると、２文字以降に文字があっても名称無しとしますので注意して下さい。
Ｂ．メニュー画面

メニュー画面の中央と、右側は、一番最近観測した単角と対回の情報を表示しています。上の図は測点を番号で表示していますが、ここで[PF2]キーを押すと、

名称表示に切り替わります。データの初期化は、NEW [ENTER]または、ダイレクトモードからRUN[ENTERと入力します。「ショキカシマス OK=．９９９ NO=ENTER」　と表示されますので、「．９９９」と入力してください。条件データほか、すべてのデータが消去されますから注意が必要です。そのあと、バックアップ用のラムファイルがある場合は、ラムファイルの初期化するかしないかの画面に映ります。通常は初期化を選んでください。そのあとサイダイパート　サイダイソクテン　を表示します。
Ｃ．条件設定メニューから３番を選択し、条件設定に入ると

各項目の右には既設定値が表示されています。プリンタ有りの場合１を入力します。既設定値でよければ[ENTER]のみ（空打ち）してください。「Ｈアリ＝１　ナシ＝２」は、器械高、目標高を入力するかしないかの設定です。「Ｖ　スイヘイ９０＝１　０＝０」は、ＴＳのバーチカルの設定で、水平９０度の場合は１、水平０度の場合は０を入力します。「ＢＡＣＫＵＰ　アリ＝１　なし＝０」　パート終了時にバックアップとしてＡＰＡ形式でデータを本体に保存する場合１を選びます。「ＧＴＳ２P＝０　１Ｐ＝２　ＳＥＴ４＝１」。接続ＴＳを指定します。GTS3の初期型で外部出力端子と、電源供給端子が一つになって、１ピンしか無いタイプは、１Ｐの２を選んでください。通常ＧＴＳシリーズは「０」です。「ＣＰＵ＊１＝１　＊２＝２」は、ポケコンに２倍速設定機能がある場合で、倍速で使うときに「２」に設定します。内部処理が２倍になり、快適に処理できますが、ＴＳの機種によっては通信エラーがかかることがあります。また２倍速ではプリンタが使えません。

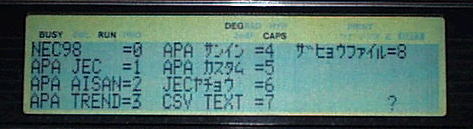

条件の２枚目では、ホストの指定をします。６番はジェック野帳テキストタイプです。７番は、エクセルのｃｓｖカンマ切りテキストタイプです。８番は、放射トラバーのパートから座標ファイルを作成します。その座標ファイルをＷＩＮＰＣＰＲＧで取り込むことで、逆計算や面積計算などが可能になります。（詳細な説明はこちら）５番は直接設定値の入力するモードで、選択すると、

設定値の入力を求めます。目的の設定を直接入力してください。詳しくはポケコンのマニュアルを参考にしてください。
Ｄ．入力・訂正

「パート」パートは、一つの器械点での一連の測定単位です。同一点で対回観測と放射観測をする場合は、別のパートになります。空打ちすると、直前のパート＋１の数が入ります。既に入力されたパート番号を入力すると、その内容が表示されます。また新規の場合は、キカイテン、ＢＡＣＫともに０が入ります。最大パート数以上の数字は入りません。対回と単角の観測がある場合、たとえば対回を１パートから、単角を３０パートから登録しておくと、ホストに転送してから整理が容易になるかもしれません。「ジョウケン」単角の場合は、１を入力。表示は「タンカク」。２方向１対回で距離を１セット（正で２回距離を測定する）場合２．２。同じく３方向の場合、２．３、４方向の場合２．４です。表示は「ツイカイ１」。距離を２セット（正反でそれぞれ２回距離を測定する）場合は、３．２から３．４を入力してください。表示は「ツイカイ２」。２対回は４．２から４．４を入力してください。距離２セット（０度の正反で２回距離を測定する）、２対回目は水平角のみ測定の条件が設定されています。表示は「２ツイカイ」。「ジコク」開始時刻が１３時２５分の場合は、１３．２５と入力してください。入力不要の場合は、空打ちしてください。「テンキコード」晴れの場合１、曇り２、雨３を入力します。入力不要の時は、仮に１を入れてください。デフォルトは１の晴れです。「オンド」「キアツ」キアツをmhgで入力します。入力不要の場合、空打ちしてください。１０００以上の数値は不可です。デフォルトは７６０です。「キカイテン」器械を据えた測点の番号を入力します。「ナマエ」器械点の名称を入力します。名称不要の場合、空打ちしてください。「ＩＨ」器械高入力モードの場合、入力します。バック点についても、器械点と同じ要領で入力してください。「OK=[ 」]　NO=1」測定条件の設定が良ければ、空打ち、訂正の場合１を入力します。対回観測の場合

ＦＯＲの番号と名称、さらに器械高入力モードの場合はＩＨを入力します。既に使われている番号を指定すると、上書きメッセージがでます。

単角の場合ナンバーと名称を入力します。ここで既にデータが入力されている番号を指定すると、上書きメッセージがでます。データが入力されていない場合は、すべて０が表示されます。ナンバー＝で「－１」を入力すると、観測を終了し、メニューに戻ります。ＦＯＲが１２０点を超えた場合は、自動的に観測を終了しますので、さらにそのまま観測するときは新たなパートで測定してください。「Ｂ」を入力すると、一つ前のデータ入力に戻ります。パートデータの修正の時「Ｓ」を押すと、スキップし次のデータに移動します。また「Ｅ」を押すと、修正を終了しメニューに戻ります。また、入力せず空打ちをすると、前回の観測で使ったＦＯＲの最終番号＋１が入ります。対回の場合は、既にＦＯＲ番号をを登録しているので、番号名称の項目はスキップします。ナマエ＝で単角（放射トラバー）でトランシット横断時に、途中でポール横断をする場合、ナマエ　にたとえば　L1.5 H-0.35スソ　などと入力すると、直前の測量点（地盤）から、１．５メートル進んで、０．３５メートル下がったポイントを測量した時の距離と、バーチカルを、測定値に代入します。決まり事は、先頭文字が「Ｌ」であり、その後に水平距離がありその後にスペース１文字と、「Ｈ」が続きその後に高低差がある。その後の文字は、コメントですから、計算には影響しません。なくてもいいです。ＴＳのバーチカル条件が間違っていると、正しく計算できませんから、条件の　V スイヘイ90=1 0=0 を正しく設定しておいてください。直前の測点名称に＋１した名前を入れたいときは、ＰＦ３を押してください。（参考）ＢＥＴＡ＝で「＊」を入力すると、ＴＳへ距離角度測定後、ポケコンにデータを送信するよう指示を出します。「／」を入力すると、ＴＳへ角度のみ送信するように指示を出します。受信要求をして、ＴＳの反応がないときでも、ポケコンはずっと待ち続けます。その場合[BREAK][ENTER]を押し、[PF1]を押して、メニュー画面に戻ってください。中断したパートのデータは保存されていますので、そのパートを呼び出し、中断した箇所までデータを空打ちし、再開してください。対回観測で、２対回目など距離の測定があらかじめ不要の場合、「＊」を入力しても、角度のみの送信となります。バック点の距離が不要の場合や、角度の取り付けのみで良い場合は、「／」を入力してください。手入力の場合は、直接数値を入力してください。既に入力されているデータは、空打ちで保存されます。１対回観測の場合は、測定が終わると、水平角較差、高度定数、距離較差の表示が出て、観測の判定をします。２対回の場合は、倍角差、観測差、高度定数差、距離較差の表示が出て、観測の判定をします。Ｅ．ホストへの転送条件設定でホストをＮＥＣ９８ＦＯＲＭＡＴまたは、テキストタイプ以外を指定した場合、アパモードで転送します。フリーソフトのＳＴＮＡＰＡ．ｘｌｓを使い、３次元座標計算をする場合は、テキストタイプを選択します。転送条件が　４８００ボー　バリティーなし　ストップビット１　ｘｏｎ　区切りコードはＣＲのみ　の固定ですから、ホストの通信条件をこの設定に合わせてください。ハイパーターミナルでの転送方法は、ここを参考にしてください。また、ジェック野帳テキストは、単角のみ対応です。パックは必ず０度０分０秒で観測してください。バックが１０度で、水平角２０度を測定した場合、挟角は１０度ですが、ジェック野帳テキストは２０度のまま作成しますから、注意してください。アパの観測データフォーマットは、測点について、番号と名称のいずれか１つのＩＤしか持つことができません。ただ各社の測量システムは、いずれも番号で座標を管理していますから、最終的には測点をどこかの座標番号に登録しなければなりません。何番に登録するかは、各社のソフトによります。ポケコンからの転送モードとして、名称優先モードと、ナンバー固定モードがあります。名称優先モードは、名称が入力されている場合は、名称を測点のＩＤにし、無い場合は番号をＩＤにします。番号固定の場合は、すべて番号をＩＤとしてデータ転送します。転送するパートの指定は、開始パートと終わりのパートを指定します。登録されていないパートがあれば、スキップします。とびとびに指定することはできませんから、その場合は、何回かに分けて送信してください。ＪＥＣ　ＣＡＤＩＯＳ　ＡＰＡデータの取り込みについては、ＣＯＭポートから受信と、ファイルからの取り込みがある。モードは番号モードと名称モードがあるので、ポケコン転送で、番号固定モードを選択すれば、測点番号をそのままシステムの座標番号とすることができる。取り込んだ観測データは、器械点番号、バック点番号、ＦＯＲの番号、角度と距離データなどが一体となったものとして登録されるため、ジェックの各種平均計算にも手入力なしで対応できる。番号固定モードでは、測点の名称は登録されないが、先に野帳テキストファイルを転送し、ホストに測点名称を転送しておけば名称登録も可能である。ＴＲＥＮＤ　ＪＥＣと同じく、ＣＯＭポートから受信と、ファイルからの取り込みがある。名称モードのみで、座標の登録は、座標計算の時に任意の番号から連続して登録する。器械点、バック点についても座標計算時に指定する。通信機種は、標準を選択し、通信設定は、ディフォルトの9600,N,8,1,ハードウェアーにします。ポケコンでＴＲＥＮＤを選択したときの設定値は　9600,N,8,1,A,L,,N,Nとしています。アイサン　ＷＩＮＧ　問題なく通信できたという報告有り。　ポケコンでアイサンを選択したときの設定値は　4800,N,8,1,A,L,,N,Nとしています。フリーソフトのＴｒｉＰｏｄ　対回観測については、当方の認識不足かもしれないが不明。放射トラバーはＡＰＡデータで問題なく計算までできる。　通信条件は、ポケコンの設定はトレンドを選び、ＴｒｉＰｏｄでは、９６００　８　Ｎ　１　無しを設定する。
４．注意事項座標番号でデータを管理しているため、ＦＯＲで既入力の番号を指定すると、計測データがある場合意図しないデータの書き換えをすることもあります。特に結合トラバーで、ＦＯＲが到着点のときや角度の取り付けの時は、注意してください。データが既に入力されている場合、「ウワガキシマス」のメッセージがでるので、ダミー番号で最入力してください。

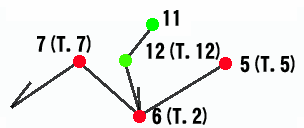

	先に５－６－７の路線で、観測が終わっていて、ポケコンにまだそのデータが残っているとします。次に１１－１２を経て６に結合する路線があり、器械点１２、バック１１、ＦＯＲ６の観測で、ＦＯＲを６番の測点番号でを入力すると、先の器械点６、バック５、ＦＯＲ７で測定したデータが書き換えられてしまいますので、器械点１２の時ＦＯＲの番号に６を入れず、ダミー番号を使ってください。名称に本来の番号を入れるか、「Ｔ．２」を入れておくと良いと思います。同じく角度の取り付けで、器械点６、バック１２、ＦＯＲ７のデータでも、ＦＯＲの番号７を使わずダミー番号を使ってください。いずれの場合も、器械点とバックはダミーを使う必要はありません。
１対回での較差チェックは、２０秒以内に設定しています。また高度定数は、３分以内です。距離のの較差は１センチ以内です。ポケコンは防水ではなく、内部に少しでも水が入れば、データが消えてしまう可能性が非常に高いです。特に雨の日の作業には注意が必要です。またポケコンの電池の入れ替えは、ＢＡＴＴマークが出たら速やかに新しい電池と交換してください。ただし電池の交換は、ポケコン裏面にある手順どおりにしないと、プログラムまでなくなってしまう可能性がありますから、慎重にお願いします。ごくまれに、ポケコンが固まる（どのキーも受け付けなくなる）場合があります。その場合は、リセットの穴を１度だけ鉛筆の先などで突いてください。そのあと、［ＰＦ１］キーを２回押すとメニューに戻ります。リセットキー続けてを２度押すと、データやプログラムがなくなってしまうことがありますから注意してください。入力訂正や接続不良などで［ＢＲＥＡＫ］［ＰＦ１］を繰り返すと、ILLEGAL FUNCTION CALL などのエラーがかかることがあります。その場合［ＢＲＥＡＫ］のあと、いったん［ＯＦＦ］で電源を落とし、電源を入れなおして［ＰＦ１］を押してください。ソフトにはパスワードがかけられ、書き換えられないように保護していますが、ＬＯＡＤを実行すると別のソフトがインストールされますので、注意願います。測点名称に　ダブルコーテーション『"』と　カンマ『，』は使用しないでください。
５．ＴＳ（トータルステーション）の設定トプコン　全般通信条件の設定項目で以下の項目があれば、設定してください。無ければ無視してください。通信速度１２００ボー（設定できないものがほとんど？）ビット長　　　　７ビット（　　　　　　　〃　　　　　　　　　　　）ストップビット　　１　　　（　　　　　　　〃　　　　　　　　　　　）パリティー　　　偶数　（　　　　　　　〃　　　　　　　　　　　）ＸＯＮ　　　　　　なし　　（　　　　　　　〃　　　　　　　　　　　）エコーバック　　なし　　（設定できるものとできないものがある）改行コード(CR,LF)　　　付けない（設定必要）出力タイプ　　　ＲＥＣ　Ａ（設定必要）ポケコンからデータを要求したが、トプコン側で何らかのエラーが有り、ポケコンに送信できないときは、ＲＥＣキーを２回押して、強制的にポケコンにデータを送ります。ソキア　ＳＥＴ４（他機種でもほぼ同じと思われる）通信条件の設定項目で以下の項目があれば、設定してください。無ければ無視してください。通信速度　１２００ボービット長　　　　８ビットストップビット　　１パリティー　　　なしＸＯＮ　　　　　　なしエコーバック　　なし改行コード　　　付けるチェックサム　　不要距離と角度のデータを要求するときは、ＴＳのストップキーを押し、角度表示を停止させておいてください。気泡がずれていたり、距離が測れなくてＴＳのデータにエラーがあるときは、正常なデータを受信するまで測定を繰り返します。
６．使用承諾について　１セットに付き１ライセンスです。フリーソフトではないので、コピーして複数で使用することはできません。　バグの修正、ソフトの更新は、ソフトの入ったラムカードをこちらから送り、インストール後送り返して頂く方法をとります。　このソフトおよびシステムを使用したことによる損害について、当方にいっさい責任がないこととします。
ＧＴＳＴＥＲＭについて、メールを出す戻る
