プログラムの内容

共通仕様
ＰＦ１キーを押すと、ほとんどの場面でメニュー画面に戻ります。

座標は
登録番号、名称、Ｘ、Ｙの４要素のみ
４要素に高さを加えた５要素
または、水平角水平距離を加えた６要素
この３パターンを選択出来ます。

名称は２０桁以上入力できますが、測量ソフトとの互換性を考えると１２桁以内がよいと思います。

ＸＹは、＋－９９９９９９．９９９までで、少数以下はミリ単位までです。

角度の表示は、マイナス区切りを選択している場合、１２３－５６－０８と表示されます。
ピリオドの場合１２３．５６０８は、１２３度５６分０８秒の意味です。入力も同じです。
ＥＮＴＥＲ　は、ポケコンのリターンキーを押すと言う意味で使っています。

ＡＬＰＨＡは方向角で、ＢＥＴＡは挟角、Ｓは水平距離、ＤＨは高低差、ＩＨは器械高、ＰＨ（ポールハイ）は目標高の意味です。

同じ座標名称がある場合、名称による呼び出しは若い座標番号の座標を呼び出します。
できるだけ同じ名称を付けないようにしてください。名称が不要な場合は、入力せず空打ちしてください。

入力時に、カーソル右に文字が表示されている場合、空打ちでその文字が自動的に入力されます。表示されているのは、前回入力された内容です。

最初の設定
導入直後は、ＲＵＮモードの”＞”（プロンプト）状態で、直接　ＲＵＮと入力し［ＥＮＴＥＲ］します。（ＲＵＮ　ＥＮＴＥＲはすべてのデータを消去しますので注意してください）
メニュー画面が表示されます。

１．デ－タ　ＩＮ　ＯＵＴ
 ２．ザヒョウケイサン
 ３．ＳＴケイサン
 ４．コウテンケイサン
 ５．メンセキケイサン
 ６．カ－ブケイサン
 ７．ツウシン　　システム
 ８．スイセンチェック
 １０．サンカクケイケイサン
１１．ショキカ

右上の数字は、現在登録されている最大座標番号です。

ショキカ

新しい現場の場合、１１の初期化を選びます。
初期化は、RUN ENTERの直後にも必ず実行しなければなりませんが、すでに座標が登録されている場合、すべて消去されますので注意してください。

ALL DATA CLEAR　　　．９９９と打ち込み　ＥＮＴＥＲします。初期化しない場合、空打ちしてください。

ﾔﾁｮｳｷｵｸｽﾙ　　野帳データを記憶する場合、空打ちをします。「野帳記憶」と、「高さあり」を同時に選択出来ませんので、ここで記憶するを選択すると、高さは自動的に　無しが選択されます。

ﾀｶｻｱﾘ　　高さのデータを扱う場合　空打ちをしてください

その後最大座標登録番号を入力してください。
右側にメモリー量から割り出した最大の数字が表示されていますので、通常は空打ちです。

６４キロメモリーの場合、野帳記憶で５００点　高さ記憶で６００点　記憶しない場合９００点程度です。
２５６キロメモリーの場合、野帳記憶で６０００点　高さ記憶で７０００点　記憶しない場合９０００点程度です。

現場保存用にラムデスクの領域を確保している場合、さらに表示される登録可能点数が少なくなります。

座標は最大点数を超える数は登録できません。

初期化した後は、条件設定に移ります。

カーソルの右側に表示されている数字が、デフォルトですから、変更がなければ空打ちで逃げてください。

ケンサク　ＭＩＸ＝０　NAME=１

座標の呼び出しは、ＭＩＸ（混合検索モード）の場合は、設定最大点数以下の数字が入力された時、座標の番号呼び出しと判断し、数字以外の文字を含む場合や、最大点数を越える数字が入力された場合、座標名称で呼び出されたと判断します。名称が「500」など最大点数以下の数字のみの場合は、呼び出せません。ホストコンピューターのＳＩＭＡＤＡＴＡを圧縮せずロードして、座標番号と名称の両方で呼び出したいときなどはこのモードです。
NAMEモ－ドの場合、番号も名称と判断します。ただし先頭にスペースをつけて座標番号を入力すると、番号で呼び出します。通常はこのモードです。座標の管理番号がわかっている場合に、頭にスペースをつけなければならないのがめんどくさいのと、先頭にスペースを付けた名称を登録できない制約があります。
例）最大点数　2000点で、ＭＩＸモードの設定のとき
　　呼び出し　[2000]　－－　座標番号の2000番を呼び出します。
　　　　　　　[2001]　－－　名称の「2001」を探します。
　　　　　　　[201X]　－－　名称の「201X」を探します。
　　　　　　　[ 2000]　－－　名称の「 2000」を探します。　
　　最大点数　2000点で、NAMEモードのとき
　　呼び出し　[1]　－－　名称の「1」を探します。
　　　　　　　[2001]　－－　名称の「2001」を探します。
　　　　　　　[ 2000] －－　座標番号の2000番を呼び出します。

カク　ＤＯＴ＝０　マイナス＝１
角度の度分秒の区切りをマイナスにするか、度分の区切りに点を表示する選択してください。

ＣＰＵ　　　＊２＝２　＊１＝１
ポケコンを倍速可能に改造している場合は２を選びます。

ﾎﾞｰ 96=0 48=1 24=2　12=3
パソコンにデータを送るときや、パソコンからデータを受け取るときの通信スピードの設定です。
９６は９６００ボー、４８は４８００ボー、２４は２４００ボー　１２は１２００ボーです。

トプコン＝０　ソキア＝１
接続するＴＳを選択してください。接続しない場合は仮にいずれかの数字を入れておいてください。

スイヘイ　０＝０　９０＝１
ＴＳのスイヘイの高度角が０度の場合は　０　９０度の場合は１を選んでください。

タカサ　アリ＝０　ナシ＝１
初期化で、高さ有りを選択した場合に、表示されます。高さ有りの場合でも、一時的に２次元に計算を限定する場合、ナシの１を選択してください。

システムセッテイ　の　２ページ目
Ｓ／Ｓ　ダエンタイコウ

あらかじめ、現場の平均的な縮尺係数（Ｓ／Ｓ）と、平均的な楕円体高（標高＋ジオイド高）を入力することで、座標計算時では水平距離を補正し、ＳＴ計算では補正した水平距離を表示するようにしました。

今まで通り補正が必要でない場合は、
S/Sは　１
楕円体高　０
の設定にしてください。

現場の縮尺係数が０．９９９９５０、楕円体高８０メートルの場合

現場での１００メートルの水平距離は、
１００＊０．９９９９５０＊６３７０／６３７０．０８　＝　９９．９９４メートルになります。
補正量は６ミリ程度ですから、あまり長い距離を計算で使わない場合は、補正する必要はないかもしれません。
また補正すると、計算後のチェックができにくくなると思います。
補正の要否について、検討して使用してください。

データ　IN OUT

INPUT で　番号の入力を空打ちすると、新規入力になります。
すでに登録されている番号を入力すると、その座標が表示されます。座標の訂正をする場合、訂正したい項目を入力してください。訂正しない項目は空打ちをします。たとえば、座標の名称のみを変えたいとき、名称入力の後、ＸＹHは空打ちしてください。
Ｂ（水平角）Ｓ（水平距離）は、表示のみで、ここでは入力出来ません。

OUTＰＵＴ　は、「トウロクバンゴウ＝」で呼び出したい番号を入力してください。空打ちすると、表示されている次の座標が表示されます。　

ｻﾞﾋｮｳｹｲｻﾝ

タイプは放射トラバーとオープントラバーの２種類です。
事前に器械点、バック点の座標が入力されていなければなりません。
３次元座標計算は、放射トラバーのみ可能です。
ｷｶｲﾃﾝ= で器械点座標番号または名称を入力してください。MIXモードの場合、座標番号または名称を、ＮＡＭＥモードの場合、座標の名称を入力してください。該当する座標がない場合、「ガイトウナシ」と表示され、再入力を求めます。
同じく、BACK点を入力します。

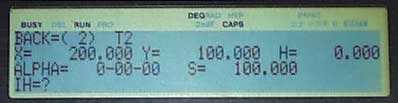

３次元の場合、ＩＨ（器械高）を入力してください。
ＢＡＣＫの器械高は不要です。

カクド＝　は、水平角のことで、１２３度１２分１２秒の場合、１２３．１２１２と入力します。

ＴＳからデータを受け取る場合は、ここで「＊」を入力してください。ＴＳが観測を開始し、結果をポケコンに戻します。
この場合、ＴＳのバックは必ず０度にセットしてください。０度以外では、誤った座標値が計算されてしまいます。

手入力の場合は、キョリ（水平距離）を入力し、さらに３次元の場合はＤＨ（ＴＳとﾐﾗｰの観測高低差で、地盤の高低差ではありません）と、ＰＨ（目標高）も入力します。
　　　
　　　標高　器械高　目標高　ついての　もう少し詳しい説明

また、野帳有りの場合で、観測済みのデータを呼び出す場合、　／　の後に測点名称などを入力してください。

トウロクバンゴウ　を入力します。デフォルトでは、使用最終番号＋１が入力されています。
NAME=で、座標名称を入力します。名称未入力の場合で、直前の登録点名の右端が数字の場合、それに＋１した名称が表示されます。その名称でよい場合は、空打ちをしてください。

続けて計算する場合、観測角を入力し繰り返します。入力終了の場合、ＰＦ１を押してメニューに戻ります。

STｹｲｻﾝ
３次元逆計算は、放射トラバーのみ対応です。

座標の呼び出しは、座標計算と同じです。

３次元の場合、ＩＨを入力が必要です。

オープン計算の場合、放射のような器械点とバック点という仕様ではなく、単純に１番目から２番目距離と方向角、２番目から３番目の距離と方向角と、２番目に於いて１番目をバックにした３番目までの挟角を計算します。
ＴＳ連動で逆打ちするときや、補正距離確認しながら逆打ちするときは、キュウテンのところで　PF2　キーを押し、水平距離計算にジャンプします。

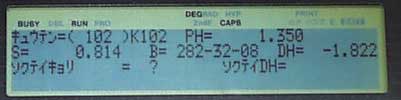

３次元の場合、まずＰＨ（ポールミラー高）を入力します。
Ｓ　　器械点と求点間の水平距離
Ｂ　　器械点において、バック点を０度にしたときの、求点までの水平角
ＤＨ　器械点の地盤高と、求点の地盤高の高低差

ポールミラーまでの水平距離を　ソクテイキョリ　に入力してください。

また、測定距離で「＊」を入力するとＴＳが測定を始めます。

復元したい点は、ＴＳから見て前後と左右と上下にどれだけのところにあるかを表示します。

手入力の場合は、ＴＳに表示される高低差を入力します。
前後と上下の補正距離が表示されます。

求点を変更する場合や、ＰＨを変える時は、ＰＦ２で求点指定画面に戻ってください。

ｺｳﾃﾝｹｲｻﾝ

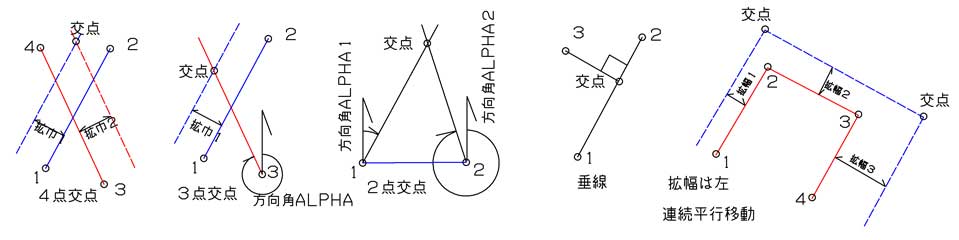

４点交点は、１点目と２点目を結ぶ直線と、３点目と４点目を結ぶ直線の交点です。拡巾（Ｒ＝＋　Ｌ＝－）は、直線から右または左に（右に０．９メートル拡幅がある場合０．９　左に０．９メートルの場合－０．９を入力する）平行移動した線の交点を計算します。拡巾がない場合空打ちまたは０を入力してください。
３点１角交点は、１点目と２点目を結ぶ直線と、３点目からＡＬＰＨＡ方向に進んだ線との交点です。
２点２角は、１点目からＡＬＰＨＡ方向に進んだ線と、２点目からＡＬＰＨＡ方向に進んだ線の交点です。
垂線は、１点目と２点目を結ぶ直線へ、３点目から直角に交わる交点です。
連続平行移動点は、連続している線の右か左側に、任意の平行移動量で頂点を計算していきます。先に線の右または左のどちらに頂点を作るか入力します。右というのは、１点目から２点目を見た時の右を指します。その後、１点目、２点目の座標と拡幅量、３点目の座標と２点目３点目間の拡幅量を入力してください。座標登録後、４点目を続けて入力してください。先に左右を決めているため、拡幅量は常にプラスで入力します。

２円の交点で、Ｒ側交点とは、ＮＯ１からＮＯ２を見て、求めたい交点が右側の場合を指します。

座標の呼び出しで空打ちをすると、直前の作業で指定した点を呼び出します。

ﾒﾝｾｷｹｲｻﾝ
ｻﾞﾋｮｳﾒﾝｾｷ = ENTER ﾍﾛﾝ=1 で　ENTERすると、登録されている座標による面積計算を行います。
求めたい面の座標を順に入力し、終了の場合「．９９」を入力してください。最大４０点までです。空打ちすると順に前回の入力を取り込みます。現地で座標計算や交点計算をくりかえし、少しずつ座標を調整しながら面積を合わすときなど、素早く画地入力ができます。

ヘロンを選択すると、３辺長入力により、三角形の面積を求めます。

ｶ-ﾌﾞｹｲｻﾝ

事前に必要なデータ
単曲線　　　曲線上の既知点（ＢＣ　ＥＣなど）
　　　　　　　中心座標点（Ｍ）
　　　　　　　新点の既知点からの曲線長（Ｌ）
　　　　　　　既知点から新点を見た場合、右カーブか左カーブか
　　　　　　　幅杭の場合、離れ量と右側か左側か

クロソイド
　　　　　　　ＫＡ
　　　　　　　ＩＰ
　　　　　　　ＫＡからの曲線長（Ｌ）
　　　　　　　バラメーター（Ａ）
　　　　　　　ＫＡから見て右カーブか左カーブか
　　　　　　　幅杭の場合右側か左側か

１、２は中間点か巾杭計算で、３、４はカーブ要素の計算です。
５番は、縦断曲線の計算です。

メニュー１、２では
「センター＝ＥＮＴＥＲ　ハバクイ＝１」は、センター計算か、任意のセンターの幅杭計算かの選択です。

単曲線の場合

「ｷﾁﾃﾝ=」　　曲線上の既知点、
「Ｍ（エンノチュウシン）＝」　円の中心点座標。あらかじめ座標登録しておいてください。

「キョクセンチョウ＝」　既知点から新点までの曲線長
「ミギカーブ　=　1　ヒダリカーブ　=　-1」、既知点から新点へのカーブ方向を選択

　巾杭計算の場合「ﾊﾊﾞｸｲ　R=1 L=-1」、既知点から新点を見てどちら側の巾杭かを選択

クロソイドの場合
「ｾﾝﾀ-=ENTER ﾊﾊﾞｸｲ=1」　センター計算か、巾杭計算か選択します。
「ＫＡ＝」　ＫＡの座標
「ＩＰ＝」　ＩＰまたは、ＩＰ方向にある点の座標

「キョクセンチョウ＝」　ＫＡから新点までのクロソイド曲線長
「Ａ＝」　パラメーター

「ミギカーブ　=　1　ヒダリカーブ　=　-1」、ＫＡから新点へのカーブ方向を選択
巾杭計算の場合「ﾊﾊﾞｸｲ R=1 L=-1」、ＫＡから新点を見てどちら側の巾杭かを選択

もう少しわかりやすい（と本人が思っている）説明へ

縦断曲線の計算は、頂点の標高（ＣＨ）または、始点標高（ＢＨ）、第一勾配（Ｉ１％）、第２勾配（Ｉ２％）、ＶＣＬ、任意の点の始点からの水平距離（ＤＬ）を入力し、、終点の標高（ＥＨ）、任意点の補正前標高（ＦＨ）、補正量（ｄｙ）、補正した標高を求めるものです。

頂点の標高（ＣＨ）を入力すると、勾配とＶＣＬの入力後に、始点の標高（ＢＨ）、終点の標高（ＥＨ）が自動計算されますが、さらにＢＨにデータを入力するよう求めます。
右側に表示されているのがＣＨと勾配から計算したＢＨの標高ですが、ここでＣＨが既知の場合は、空打ちをしてください。ＢＨが既知の場合は、ＢＨを訂正します。その値から、頂点の標高（ＣＨ）終点の標高（ＥＨ）が再計算されますので、ＢＨが既知の場合は、最初のＣＨには、０などの適当な数字を入れてください。

ﾂｳｼﾝ　ｼｽﾃﾑ

通信には、シャープ１４０Ｔなどの、パソコン－ポケコンケーブルが必要です。
シャープ純正品は、８０００円ほどしますが、高松さんが作るケーブルは３０００円で手に入ります。パフォーマンスもシャープのものより上です。ただし、パソコンによってはコムポートが無かったり、正しくポートがインストールされていない場合がありますので、まずパソコンのコムポートが使用できることを確認願います。

ＳＩＭＡ　ロード　を選ぶと　
ﾊﾞﾝｺﾞｳｦｱｯｼｭｸｽﾙ=ENTER ｼﾅｲ=1　で圧縮するかしないか選択をします。
圧縮するは、ＳＩＭＡの登録番号に関係なく、ポケコンへは１から順に登録します。
圧縮しない場合は、同じ番号に登録しますので、送ってくるデータは必ず最大点数以内でなくてはなりません。

ﾎｽﾄｶﾗ SIMA FILE ｦﾃﾝｿｳｼﾃｸﾀﾞｻｲ　

これで受信状態に入っていますから、エクセルのシートPCOMTOOL.XLSから座標を送ってください。
転送できていれば、ポケコンの画面の数字が増えていきます。
１００点送るのに１分から２分かかります。さらに転送完了後、検索データを作成しますがこれも同じ程度時間がかかりますから、余裕を持って転送してください。

ＳＩＭＡ　セーブ　を選ぶと、ＳＩＭＡ形式で座標を転送します。

ツウシンソフトｦｷﾄﾞｳｼﾃｸﾀﾞｻｲ OK=ENTER　と表示しますから、この後エクセルのシートPCOMTOOL.XLSを起動し、座標受信を選び、ポケコンをＥＮＴＥＲしてください。

カードデータロード　　　　カードデータセーブ
ラムカードに座標を書き込み、読み込む場合選択してください。
使用方法の説明ページへ

ｹﾝﾝｻｸﾃﾞ-ﾀｻｸｾｲ
は、検索条件を変えたときの検索データ再作成に使います。
ｼｽﾃﾑｾｯﾃｲは、検索条件、通信条件等の設定で、初期化後の条件設定と同じです。

ヤチョウ　セーブ

ツウシンソフトで、野帳データを送ります。
形式はカンマ切りテキストで、番号　名称　水平角　水平距離の順です。
野帳が登録されている点のみ、データを転送します。

ｽｲｾﾝﾁｪｯｸ

は、１－２の直線に対し、３点目（求点）が、１点目から２点目に何メートル（Ｌ）行って、左右に何メートル（Ｈ）離れたところにあるか計算します。

ｻﾝｶｸｹｲｹｲｻﾝ
１辺２角、２辺侠角、３辺の３種類で、結果の角Ａは、辺Ａの向かいの角です。同じく角Ｂは辺Ｂの向かい、角Ｃは辺Ｃの向かいです。

よくある質問をＱ＆Ａにまとめています。
